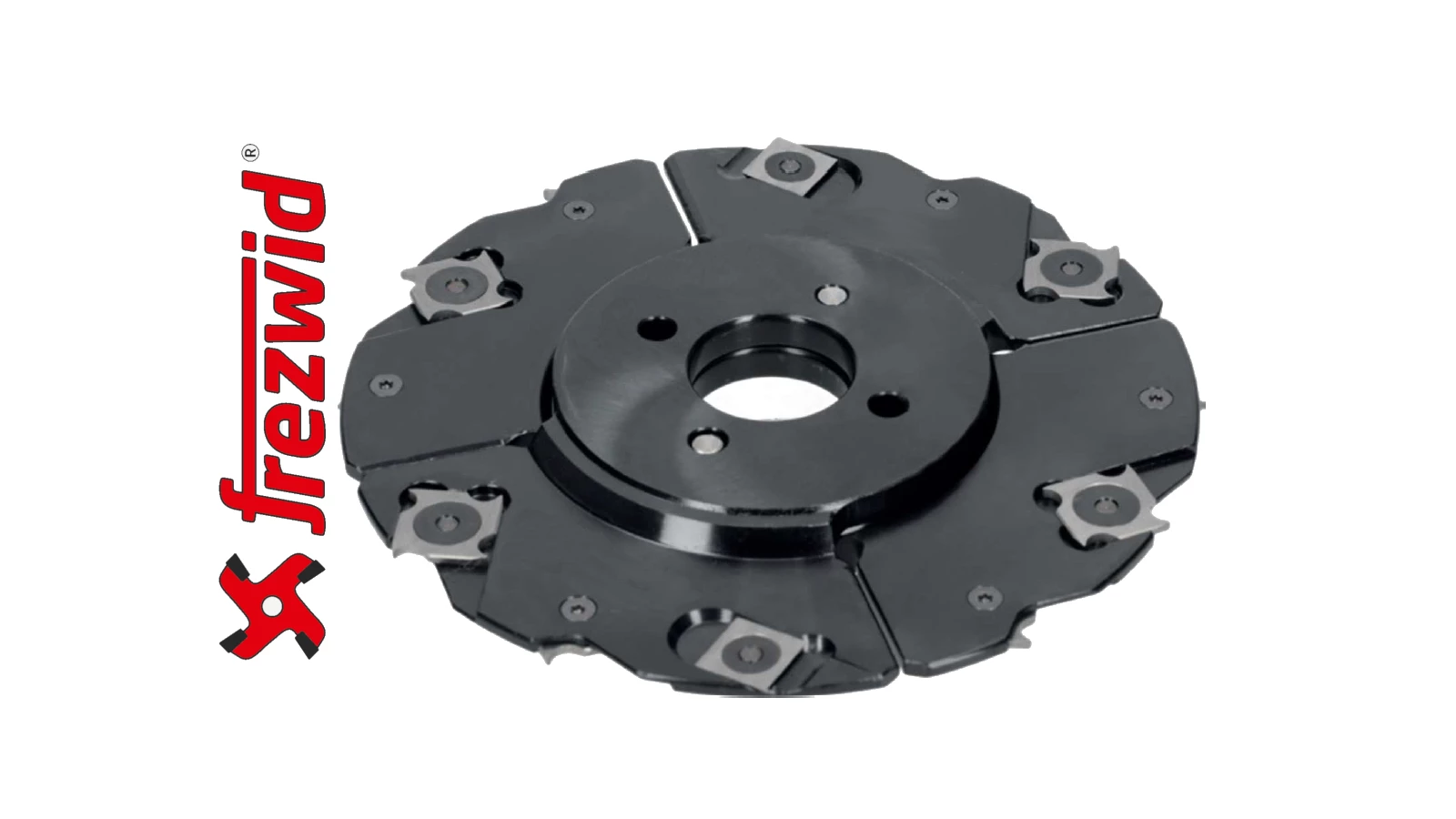

Najważniejsze zalety głowicy WP 9020
- Regulowana szerokość frezowania od 4,0 do 7,5 mm
- Czterostronne noże wymienne HM
- Możliwość wielokrotnego obracania noży
- Wysoka dokładność wykonywanych wpustów
- Stabilna i bezpieczna praca przy wysokich obrotach
- Doskonała jakość powierzchni po obróbce
- Krótki czas przezbrojenia maszyny
- Niskie koszty eksploatacji
- Przystosowana do frezarek dolnowrzecionowych i centrów obróbczych
Zastosowanie
Głowica WP 9020 przeznaczona jest do wykonywania:
- wpustów pod pióro-wpust,
- rowków technologicznych,
- kanałów montażowych,
- wpustów pod uszczelki,
- wpustów pod okucia,
- rowków pod elementy łączeniowe,
- frezowania pod zamki i zawiasy,
- rowków konstrukcyjnych w elementach meblowych.
Obrabiane materiały
Głowica doskonale sprawdza się podczas obróbki:
- drewna litego miękkiego,
- drewna litego twardego,
- drewna klejonego,
- MDF,
- HDF,
- sklejki,
- płyt wiórowych,
- płyt laminowanych,
- materiałów drewnopochodnych.
Dane techniczne wariantów
| Wariant |
Średnica D |
Szerokość B |
Otwór d |
| WP 9020 160x4,0-7,5x30 Z8+V4 |
160 mm |
4,0–7,5 mm |
30 mm |
| WP 9020 160x4,0-7,5x40 Z8+V4 |
160 mm |
4,0–7,5 mm |
40 mm |
| WP 9020 180x4,0-7,5x40 Z8+V4 |
180 mm |
4,0–7,5 mm |
40 mm |
Liczba płytek (Z): 8
Liczba płytek (V): 4
Materiał ostrzy: HM – węglik spiekany
Regulacja szerokości: podkładki co 0,1 mm
Maksymalne wgłębienie w materiał:
- D160 – 32 mm
- D180 – 38 mm
Dlaczego warto wybrać głowicę z nożami HM?
Węglik spiekany (HM) charakteryzuje się wielokrotnie większą odpornością na zużycie niż stal szybkotnąca HSS. Dzięki temu:
- ostrza dłużej zachowują ostrość,
- zwiększa się wydajność produkcji,
- ograniczane są przestoje związane z wymianą narzędzi,
- uzyskuje się wyższą jakość powierzchni obrabianego materiału.
W praktyce oznacza to niższe koszty produkcji i większą powtarzalność wykonywanych elementów.
Jak działa regulacja szerokości frezowania?
Szerokość wykonywanego wpustu regulowana jest za pomocą precyzyjnych podkładek dystansowych znajdujących się pomiędzy elementami głowicy.
System regulacji umożliwia:
- szybkie dopasowanie szerokości wpustu,
- regulację co 0,1 mm,
- zachowanie współosiowości narzędzia,
- utrzymanie wysokiej jakości obróbki.
To rozwiązanie eliminuje konieczność zakupu kilku oddzielnych głowic dla różnych szerokości rowków.
Zastosowanie w produkcji stolarki i mebli
Głowica WP 9020 jest często wykorzystywana przy produkcji:
- okien drewnianych,
- drzwi wewnętrznych,
- drzwi zewnętrznych,
- mebli na wymiar,
- schodów drewnianych,
- elementów konstrukcyjnych,
- zabudów stolarskich,
- wyposażenia wnętrz.
- i wielu innych projektach
Dzięki dużej stabilności pracy umożliwia wykonywanie dokładnych i powtarzalnych wpustów nawet podczas wielozmianowej produkcji przemysłowej.
FAQ – najczęściej zadawane pytania
Do czego służy głowica regulowana WP 9020?
Jest przeznaczona do wykonywania wpustów, rowków oraz kanałów technologicznych w drewnie litym i materiałach drewnopochodnych.
Jak regulowana jest szerokość frezowania?
Za pomocą podkładek dystansowych umożliwiających regulację co 0,1 mm.
Czy głowica nadaje się do MDF?
Tak. Narzędzie jest przystosowane do obróbki MDF, HDF, sklejki oraz płyt wiórowych.
Czy płytki można wymieniać?
Tak. Głowica wyposażona jest w wymienne, czterostronne noże HM.
Na jakich maszynach można pracować?
Na frezarkach dolnowrzecionowych oraz maszynach jedno- i wielowrzecionowych wyposażonych w odpowiedni otwór montażowy.
Jak dobrać odpowiedni wariant?
- Otwór 30 mm – dla wrzecion 30 mm.
- Otwór 40 mm – dla wrzecion 40 mm.
- Średnica 180 mm zapewnia większą głębokość roboczą niż warianty 160 mm.
Czy głowica nadaje się do produkcji seryjnej?
Tak. Konstrukcja została opracowana z myślą o intensywnej pracy w zakładach stolarskich i na liniach produkcyjnych.
