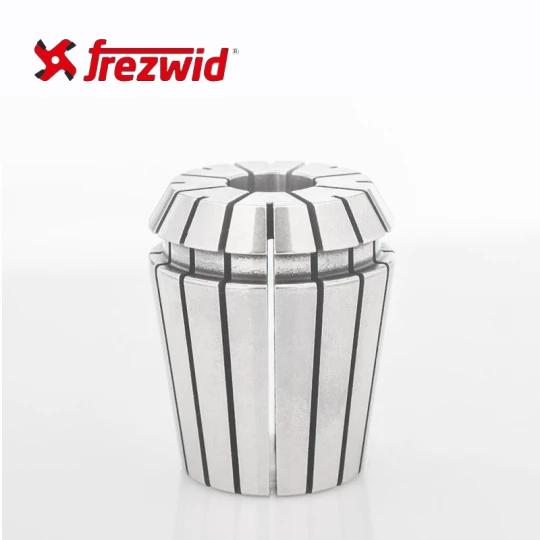

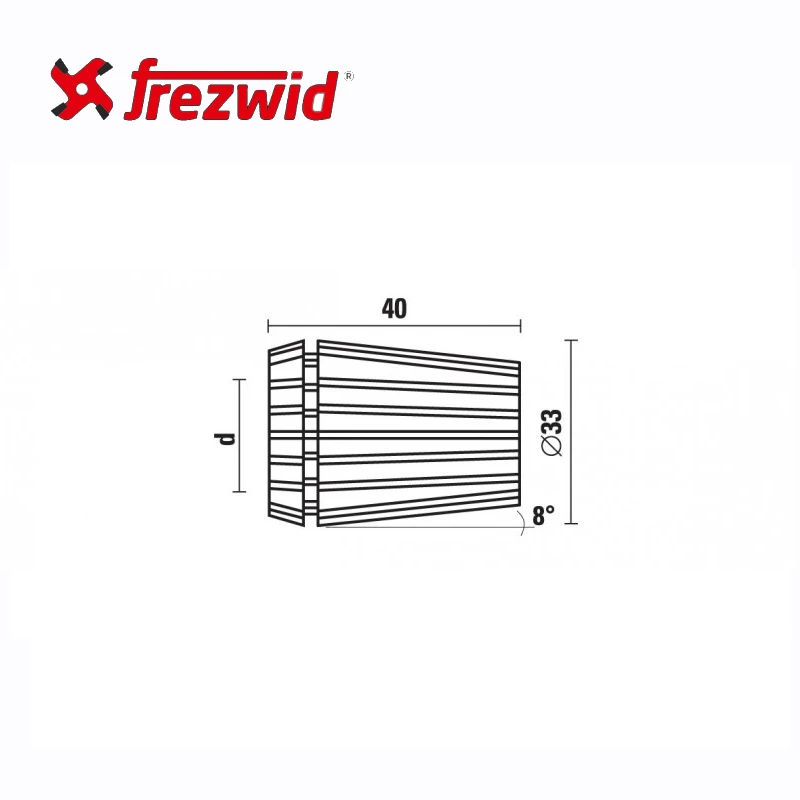

Tuleja zaciskowa ER 32 Ø 3-2 ‑DIN 6499

• Stal sprężynowa zapewnia wytrzymałość i elastyczność


• Wewnętrzne i zewnętrzne szlifowanie gwarantuje doskonałą współosiowość i niskie bicie


• Redukuje drgania narzędzi i wrzecion, przedłużając ich żywotność


• Kompatybilna z uchwytami ER 32 – zastosowanie: frezy, wiertła,

Instrukcja montażu i obsługi

Montaż tulei w nakrętce:

1. Wsuń tuleję sprężynową ukośnie do nakrętki, zablokuj z boku, dociskając od góry.


2. Wkręć nakrętkę, upewniając się, że trzpień narzędzia prawidłowo wchodzi w tuleję – zapobiega to pęknięciom.


3. Dokładnie dokręć nakrętkę odpowiednim kluczem, używając stojaka dokręcającego. ( dostępny na naszym innym ogłoszeniu oraz klucz)


4. Ważne: nie wprowadzaj tulei do uchwytu ER dopóki nie zostanie odpowiednio osadzona w nakrętce.


Wymiana narzędzia i tulei:

1. Umieść tuleję w stojaku demontażowym/montażowym


2. Poluzuj nakrętkę zaciskową.


3. Otwórz nakrętkę i wyjmij narzędzie, chwytając za trzpień.


4. Zwolnij tuleję z nakrętki przez lekkie naciśnięcie boczne.

Konserwacja – kiedy wymieniać tuleję?

Regularne użytkowanie powoduje stopniową utratę elastyczności tulei wykonanych ze stali sprężynowej. Zalecane interwały wymiany to:

• Co 500–600 godzin pracy, lub


• Co 6 miesięcy przy pracy 8 h dziennie.


Zignorowanie tego zalecenia może prowadzić do:

• pęknięć lub łamania się tulei i freza,


• uszkodzenia wrzecion,


• spadku sztywności i współosiowości – kluczowych dla jakości obróbki CNC.

 Warto wymienić tuleję – to bardziej ekonomiczne niż wymiana narzędzia lub wrzeciona.
