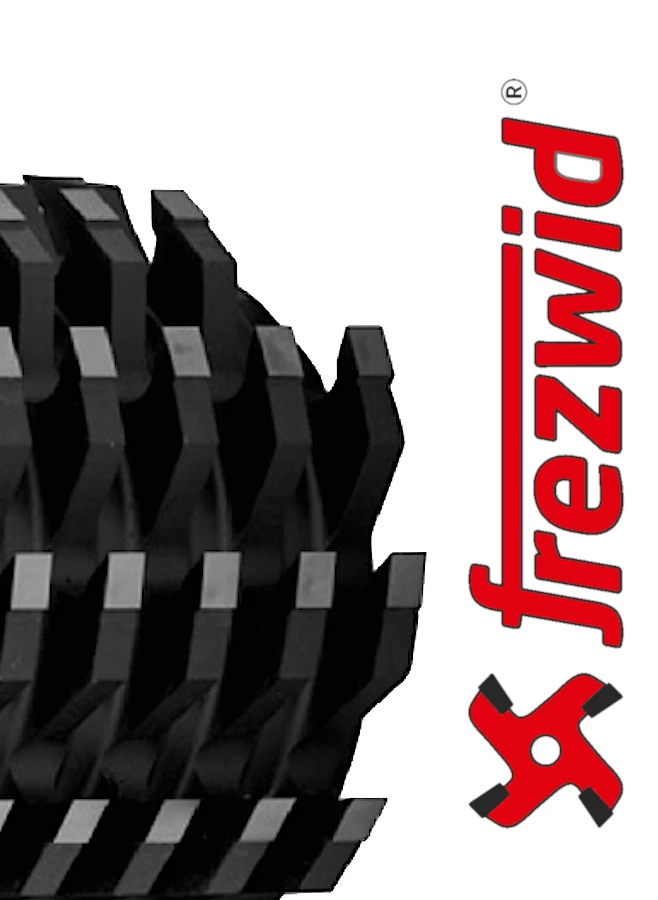

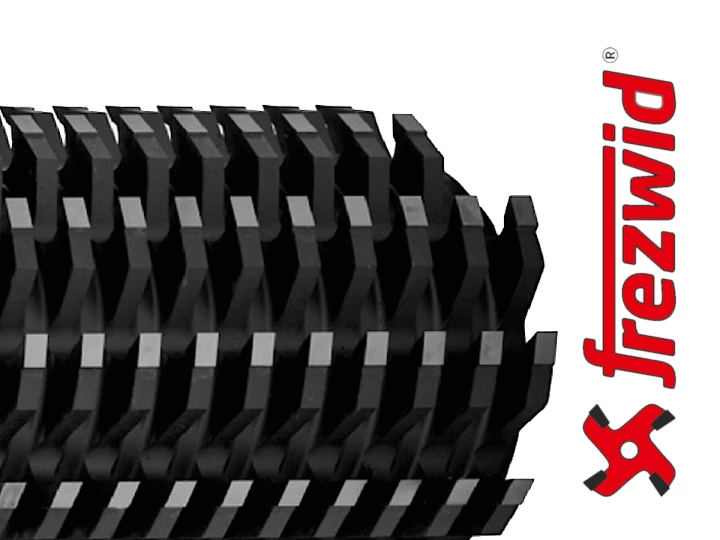

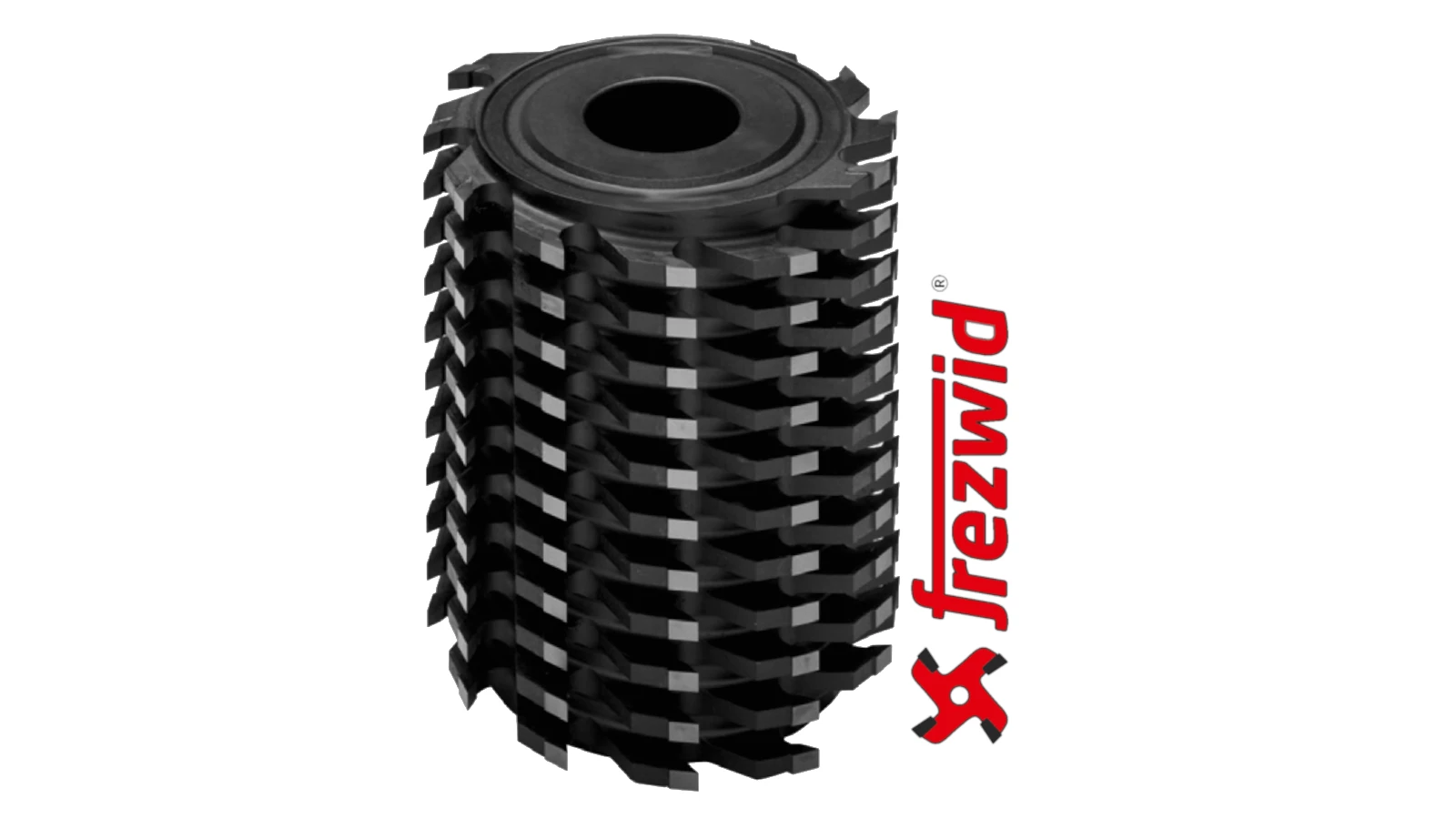

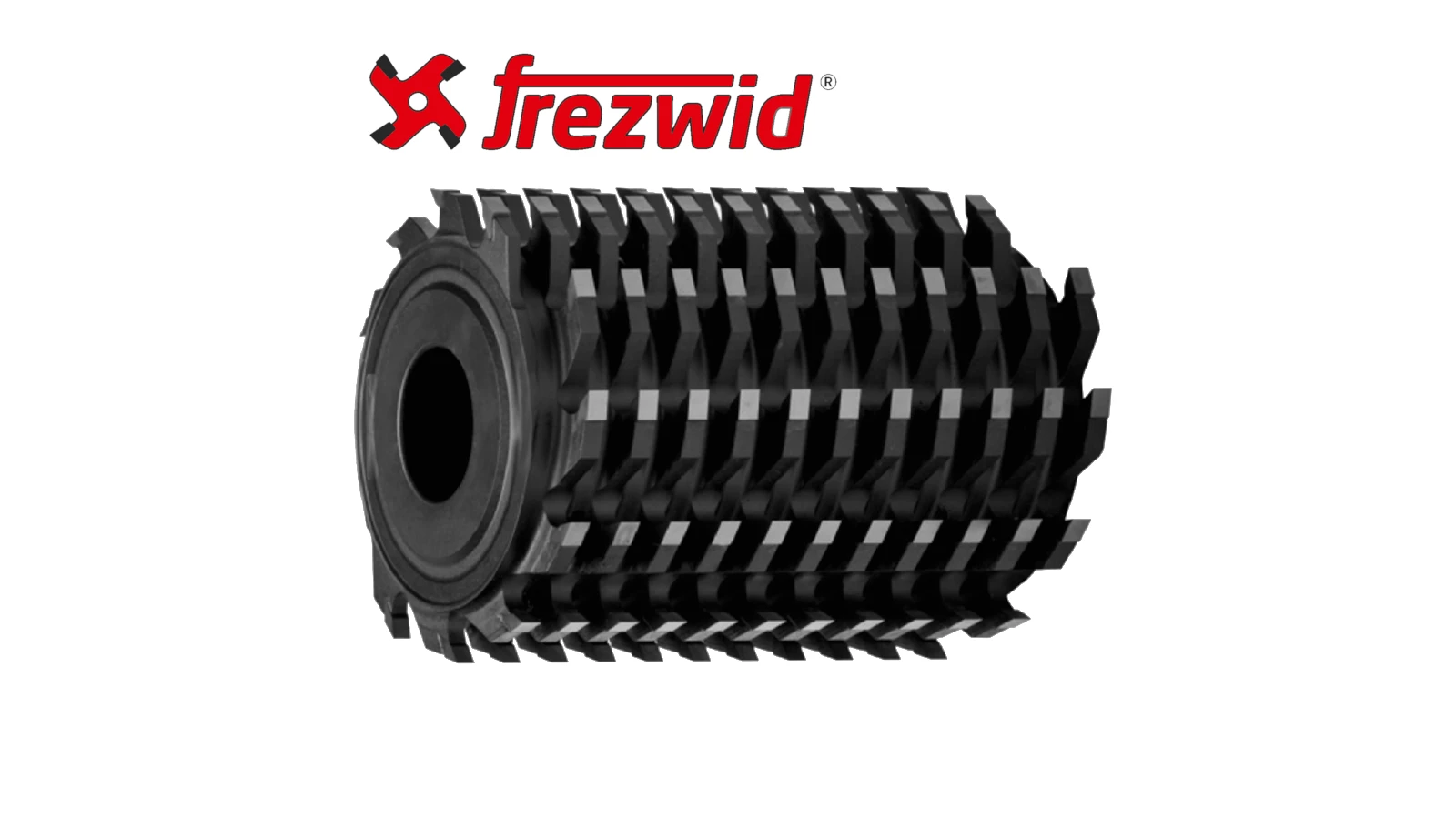

Głowica strugarska jeżowa (helikoidalna) do drewna Z=12 – HW

Zastosowanie i przeznaczenie freza jeżowego

Głowica strugarska helikoidalna przeznaczona jest do wstępnej obróbki drewna wzdłuż włókien, w szczególności do:

• drewna miękkiego (sosna, świerk, jodła),

• drewna twardego,

• klejonki i elementów klejonych warstwowo,

• wyrównywania powierzchni i zbierania naddatków,

• przygotowania materiału do dalszej obróbki wykańczającej.

Maszyny:

• strugarki

• strugarki czterostronne i wielostronne
  (dobór wariantu wysokości należy dostosować do specyfikacji maszyny)

Dostępne warianty – parametry techniczne

Wariant 1 - wysokość 180mm

• Średnica (D): 125 mm

• Wysokość robocza: 180 mm

• Otwór mocujący (d): 40 mm

• Liczba ostrzy / linii skrawania (Z): 12


Wariant 2 - wysokość 230mm

• Średnica (D): 125 mm

• Wysokość robocza: 230 mm

• Otwór mocujący (d): 40 mm

• Liczba ostrzy / linii skrawania (Z): 12


Wspólne cechy obu wariantów

• Typ: głowica strugarska helikoidalna / spiralna / jeżowa

• Materiał ostrzy: węglik spiekany (HW)

• Korpus: stalowy o zmniejszonej wadze

• Rodzaj obróbki: struganie wstępne, wyrównywanie

Konstrukcja i technologia helikoidalna

Głowica posiada spiralny (helikoidalny) układ ostrzy, obejmujący:

• 2 wejścia skrawania,

• 12 linii ostrzy rozmieszczonych po obwodzie głowicy.

Taka konstrukcja zapewnia:

• stopniowy kontakt ostrzy z materiałem,

• płynniejszą obróbkę i redukcję hałasu,

• mniejsze obciążenie wrzeciona maszyny,

• bardzo dobre odprowadzanie wiórów,

• wysoką jakość powierzchni po obróbce,

• możliwość uzyskania dobrych efektów nawet w poprzek włókien.

Korpus o obniżonej masie poprawia wyważenie głowicy, stabilność pracy oraz wpływa korzystnie na żywotność maszyny.

Najważniejsze zalety naszej głowicy jeżowej

• dwa warianty wysokości – 180 mm i 230 mm

• wysoka wydajność strugania wstępnego

• stabilna i cicha praca

• ograniczenie wyrwań włókien

• trwałe ostrza HW z węglika spiekanego
  idealna do produkcji seryjnej i przemysłowej

• doskonała jakość powierzchni po obróbce

Głowica jeżowa (helikoidlana)

Głowica strugarska helikoidalna (jeżowa) 125×(180 lub 230)×40 Z=12 to narzędzie do wstępnej obróbki drewna na strugarkach. Spiralna konstrukcja z ostrzami z węglika spiekanego HW zapewnia płynne struganie, redukcję hałasu, skuteczne odprowadzanie wiórów oraz bardzo dobrą jakość powierzchni. Dostępność w naszej ofercie dwóch wysokości roboczych umożliwia dopasowanie głowicy do różnych maszyn i procesów produkcyjnych.

FAQ – najczęściej zadawane pytania

Który wariant wybrać – 180 mm czy 230 mm?
Wariant należy dobrać do wysokości roboczej i konstrukcji strugarki oraz szerokości obrabianych elementów.

Czy głowica nadaje się do drewna twardego i klejonki?
Tak, ostrza HW są przystosowane do drewna miękkiego, twardego oraz materiałów klejonych.

Na jaki wał pasuje głowica?
Głowica przeznaczona jest na wał Ø40 mm. Jest możliwość wykonania tulei redukcyjnej na np. wał 30mm

Czy konstrukcja helikoidalna jest cichsza?
Tak, spiralny układ ostrzy znacząco redukuje hałas i poprawia jakość pracy.
